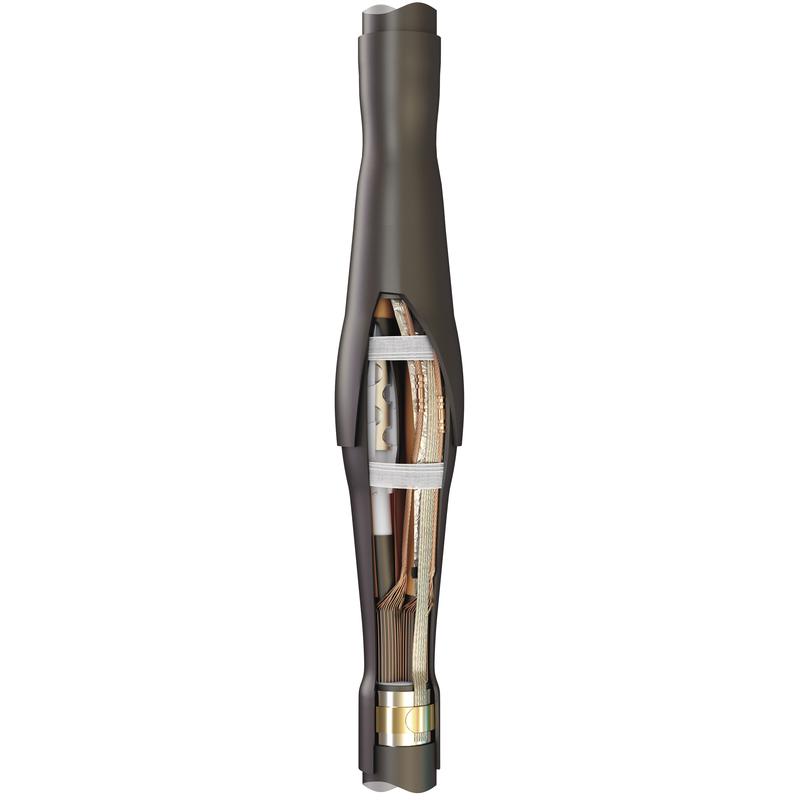

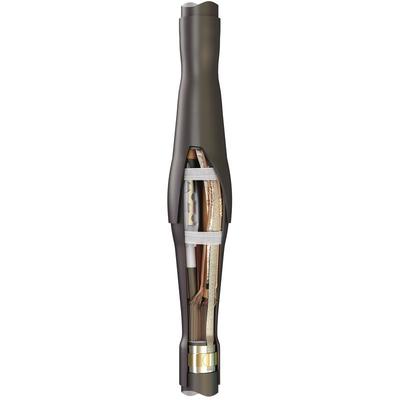

Муфта кабельная 3ПСТ-10- 70/120 (Б) (КВТ)

Характеристики

• Диапазон сечений (мм² ): 70-120;
• Тип установки: внутр. +наружн.;
• Тип кабеля: с/без брони;
• Болт. в компл.: есть;
• Изоляция: сшитый полиэтилен;
• Тип муфты: соединительная;
• Напряжение (кВ): 6; 10;
• Жил в кабеле: 3;
• Сечение (мм² ): 70; 95; 120;

Описание

• Предназначены для соединения 3-х жильных кабелей:

- с изоляцией из сшитого полиэтилена и экраном из медных проволок

- с броней из стальных лент или без брони

- на напряжение 6 и 10 кВ

• Соответствует требованиям ГОСТ 13781.0-86
• Типы монтируемых кабелей: (А)ПвП, (А)ПвВ, (А)ПвБП, (А)ПвБВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г
• Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерное распределение напряженности электрического поля в области среза полупроводящего экрана
• Использование толстостенных манжет, выполненных из материала с высокой электрической прочностью, обеспечивает полноценное восстановление изоляции жил кабеля
• Экраны кабеля восстанавливаются алюминиевой экранирующей лентой и перемычками, сформированными из экранов жил кабеля
• Для кабелей с броней муфта комплектуется дополнительным плоским проводом-перемычкой и пружинами постоянного давления
• Термоплавкий клей, нанесенный на внутреннюю поверхность защитного кожуха, обеспечивает полную герметичность муфты после монтажа
• Болтовые соединители подматываются специальным герметиком, заполняющим пустоты и неровности в местах срыва болтов, а также обладающимсвойствами выравнивания напряженности электрического поля
• Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители
• Высокое качество комплектующих и используемых композиционных материалов
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок  необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте
• Для кабеля с медным ленточным экраном необходимо дополнительно использовать «Комплекты заземления КМЛЭ»
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана
• Выпускается по ТУ 3599-005-97284872-2015
