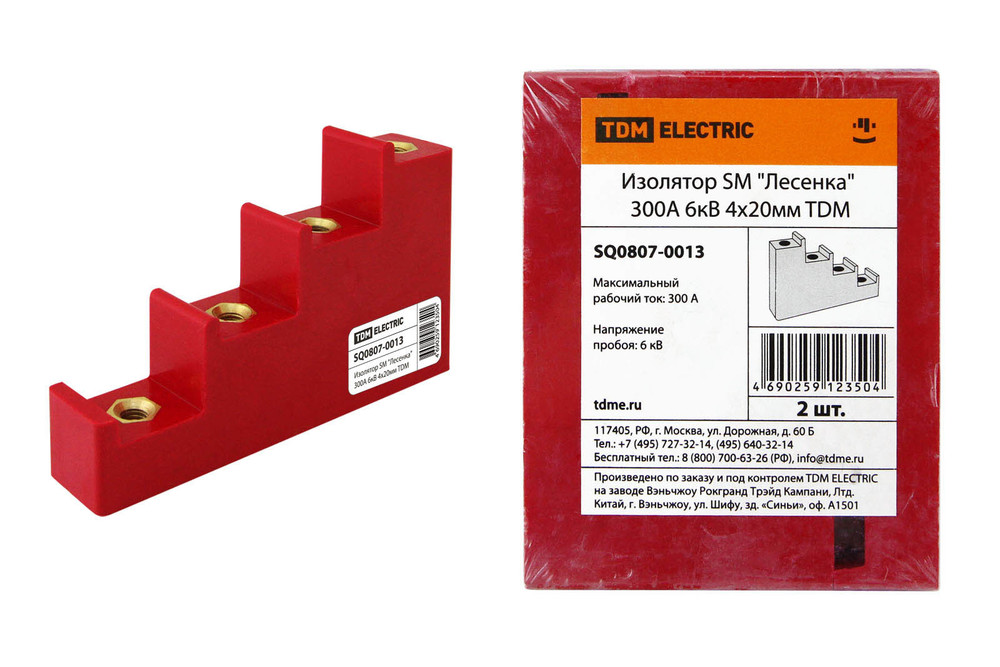

Изолятор SM "Лесенка" 300А 6кВ 4х20мм TDM

Назначение

• Для крепления токоведущих шин внутри силовых шкафов или сборок а также для неподвижной фиксации и изоляции частей, находящихся под напряжением, от корпуса и панелей сборки.

Применение

• Изоляторы шинные «Лесенка» используются при сборке НКУ различного назначения.

Материалы

• Корпус изоляторов выполнен из диэлектрического пластика, армированного стекловолокном (BMC – Bulk – Mould Composite).
• В «тело» изоляторов армированы латунные гайки для крепления к металлоконструкциям корпуса и к шине.

Преимущества

• Материал корпуса изолятора не подвержен старению, обладает удельной прочностью, сравнимой со сталью, не горюч и ударопрочен.
• Возможность крепления шин большой длины с одинаковым межфазным расстоянием без дополнительного выравнивания.

Упаковка

• Изолятор SM "Лесенка" 300А 6кВ 4х20мм по 2 шт. Изолятор SM "Лесенка" 450А 9кВ 4х30мм по 2 шт. Изолятор SM "Лесенка" 600А 12кВ 4х40мм по 2 шт. Изолятор SM "Лесенка" 700А 15кВ 4х30мм по 2 шт. Изолятор SM "Лесенка" 900А 18кВ 4х40мм по 2 шт.

Конструкция

• Возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).
• Каждая шина устанавливается минимум на двух изоляторах (на концах шины).
• Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина.
